Geleidingssteunpunt LR - H 20
Toepassing
Geleidingssteunpunt als glijlager voor pijpleidingen met een nominale breedte van DN 15 tot DN 300 voor bevestiging aan draagprofielen met een flensbreedte van 80 – 300 millimeter en een maximale flensdikte van 20 millimeter.
Inhoud

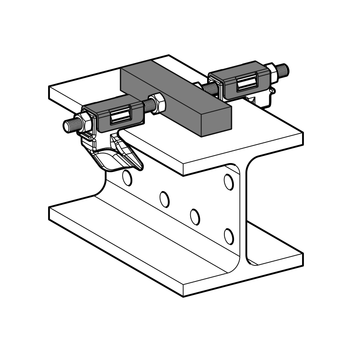

Voorgemonteerde geleidingssteunpunt bestaande uit:
2 spanhaken met glijlagers
1 glijlager
1 draadeind M10 met bijbehorende moeren
Montage

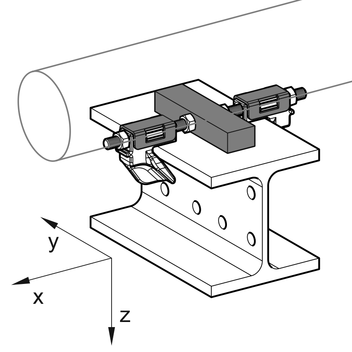

Klem de voorgemonteerde spanhaken aan het profiel en draai de moeren vast (10 Nm). Bij profielbreedtes <100 mm kunnen de beide moeren van de PA-glijlagers verwijderd worden. De buis glijdt over de PA-glijlagers zonder zijdelingse geleiding. Als de toepassing grotere schuifafstanden (> 40 mm) in de Y-richting vereist, of nominale breedte > DN 100 worden gebruikt, wordt de bredere glijlager van type 100 aanbevolen.
Technische gegevens

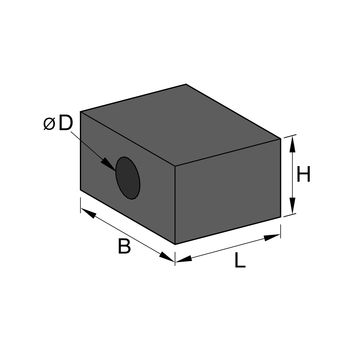

Glijlager:
| Type | H [mm] | L [mm] | B [mm] | D [mm] |
|---|---|---|---|---|
| 30 | 20 | 30 | 40 | 10,2 |
| 100 | 20 | 30 | 120 | 10,2 |
| Type | voor flensbreedte [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiaal: | |
| Spanhaken: | staal, HCP |
| Draadeind, moeren: | staal, HCP |
| PA-glijlager: | polyamide 6.0, 30 % glasvezelversterkt, zwart |
| Temperatuurbereik: | -20 tot +130° C (bij PA-glijlager) |
* op voorraad
